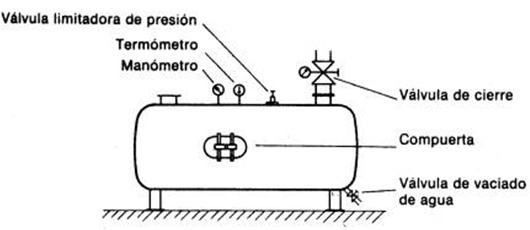

Acumulador

Su función es almacenar el aire comprimido que proporciona el compresor una vez acondicionado. Su función principal consiste en adaptar el caudal del compresor al consumo de la red de distribución.

Debe cumplir varios requisitos; entre ellos: disponer de una puerta para inspección interior, un grifo de purga, un manómetro, válvula de seguridad, válvula de cierre, e indicador de temperatura.

Puede colocarse horizontal o verticalmente, pero a ser posible alejado de toda fuente calorífica, para facilitar la condensación del vapor de agua procedente del compresor

Imagen Elaboración propia



Los siguientes videos te muestran en detalle el funcionamiento de dos tipos de válvulas.

Válvula distribuidoras:



Válvulas reguladoras de presión.

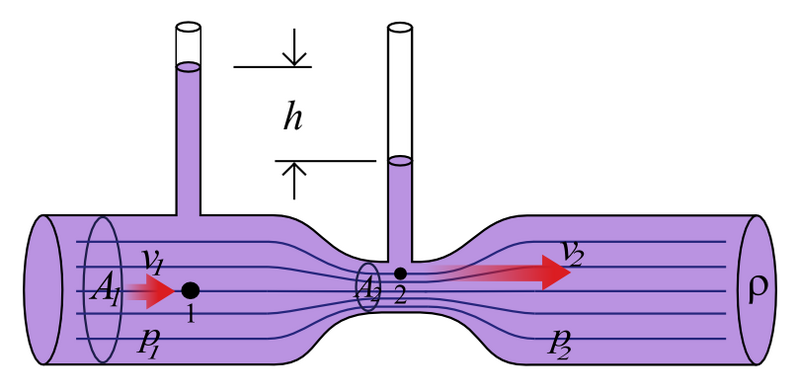

Un ejemplo de aplicación del principio lo encontramos en el flujo de agua en una tubería de sección variable.

Imagen en Wikipedia Commons de Joanna Kośmider bajo Domino Público

Cuando el fluido se mueve hacia la derecha, la velocidad en el punto 2 es mayor que en el punto 1(ecuación de continuidad), por lo que la presión en 2 será menor que en 1, (ecuación de Bernouilli) la caída de presión determinan las diferencias de altura en las columnas h.

Comprueba lo que vas aprendiendo 2

En la web, del ITE - Cnice (Insituto de tecnologías educativas), tenemos a nuestra disposición un sencillo simulador neumático. En este simulador podremos probar los primeros circuitos que vayamos diseñando. Aquí os dejamos una práctica resuelta de control de un CDE, que tu mismo puedes probar.





Animación en BlogSpot de Josemaría Sánchez G. bajo Creative Commons







Para practicar en el simulador, ve al navegador inferior, o puedes inentarlo abrir desde el siguiente enlace.
