3. Propiedades

Imoprtante

  • Rango de medida: Diferencia entre los máximos y los mínimos valores entre los que se necesita medir. Se le denomina valor de fondo de la escala.
  • Resolución: Menor variación entre dos valores consecutivos de la magnitud física, que es capaz de ser detectada por el sensor.
  • Exactitud: Cuando el valor real y el valor medido se encuentran muy próximos.
  • Precisión: Capacidad que tiene un transductor de repetir el mismo resultado en mediciones diferentes de la misma magnitud, realizadas en las mismas condiciones.
  • Sensibilidad: Relación entre la salida eléctrica y la magnitud física a medir.

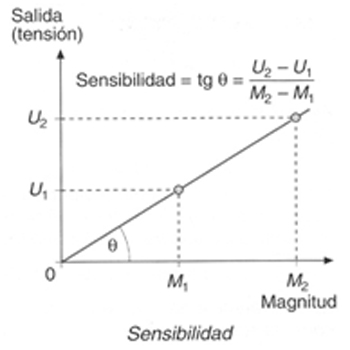

La siguiente imagen muestra la forma de determinar la sensibilidad de un transductor. Se han tomado dos valores de medida física de entrada y el valor de tensión eléctrico que ha generado el transductor con cada una de ellas. Si se considera relación lineal entre las dos magnitudes, la pendiente de la recta nos dará el valor de sensibilidad.


Imagen  Elaboración propia

La sensibilidad de un aparato será tanto mayor cuanto mayor sea la diferencia entre los valores de la magnitud eléctrica de trabajo, para una misma diferencia de valores de magnitud física de entrada (medida por el sensor).

Ejercicio Resuelto

Se desea instalar un sistema para determinar la temperatura de un recipiente. Nos han ofrecido dos opciones y deseamos elegir la que tenga una mayor sensibilidad. Los vendedores del primer sistema nos han enviado la siguiente tabla:

Temperatura (K) Tensión (V)
293
2,17
340
4,30

Sin embargo la empresa que nos quiere suministrar el segundo sistema sólo nos informa de que la tensión en el transductor pafa una tempertura de 300 K es de 2V. Hemos decidido medir la tensión obtenida a 350 K para determinar la sensibilidad del segundo sistema.

¿Qué tensión mínima hemos de obtener para que sensibilidad del segundo sistema sea superior a la de la primera opción?
