2.1. Interpretaciones de montaje

Importante

Cuando adquirimos un equipo o una máquina, en algunas ocasiones suele venir desmontado porque es mucho más fácil y barato de trasportar de este modo, por lo que es habitual que se acompañe de una hoja/manual de montaje, donde se suele incluir:
  • Un despiece o vista explosionada de los elementos que constituyen el sistema.
  • Las recomendaciones oportunas para poder proceder a su ensamblaje.
  • Los elementos de unión necesarios, que suelen acompañar el producto.
  • Las indicaciones del tipo de herramientas adecuadas para mejor ejecutar el montaje.
  • Algunas referencias a posibles inconvenientes o problemas que pueden acompañar al proceso.
  • Advertencias de precauciones que deben ser tenidas en cuenta para evitar fallos de montaje, roturas de piezas y posibles accidentes durante el montaje.
Aquí tenemos dos ejemplos de hojas de montaje. El primero nos presenta las recomendaciones para realizar el montaje de unos armarios de cocina, mostrándonos todos los elementos que necesitamos y las herramientas con las que hacerlo. El segundo es la parte en que nos indica las precauciones que hay que tener en cuenta en el montaje.

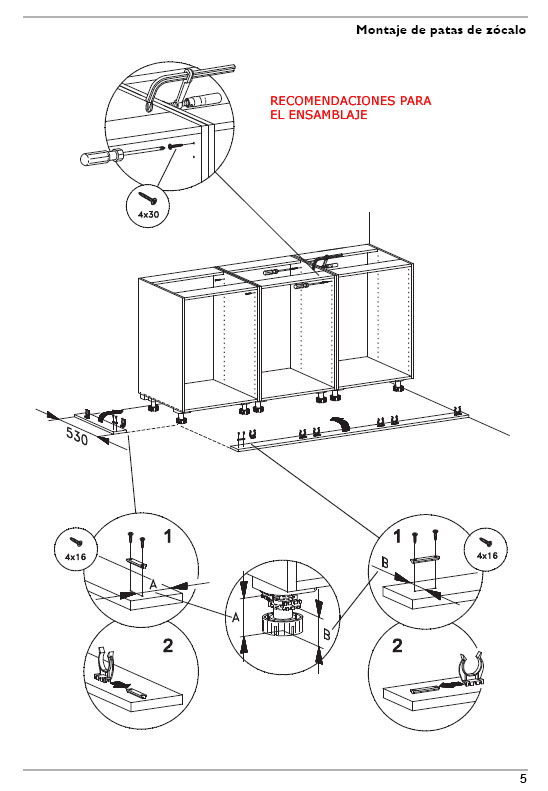

Recomendaciones para el ensamblaje de un armario de cocina
Precauciones a tener en cuenta en el montaje de una atornilladura cónica
Imagen 9. Kvik. Copyright.
Imagen 10. Flender. Copyright.
La secuencia lógica que se debe seguir antes de montar un equipo será:

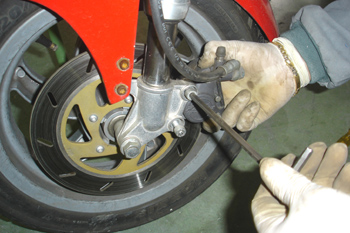

  1. Montaje de una pinza de freno
    Imagen 11. Isftic. Creative Commons.
    Comprobar que se cuenta con todas las piezas y material accesorio que se precisa para poder efectuar el montaje, para lo que es conveniente revisar la descripción gráfica y los esquemas aclaratorios del listado de componentes, que suelen venir indicados o bien por un código numérico o por un código literal, generalmente correlativo para favorecer la identificación de las piezas.
  2. Ordenar las piezas agrupándolas según los conjuntos que van a formar.
  3. Seguir las instrucciones de montaje, que generalmente suelen ser gráficas, al margen de descripciones literales para evitar posibles errores de trascripción lingüística.
  4. Efectuar ajustes y puestas a punto, según indique el manual, respetando el orden establecido.
  5. Una vez terminado el montaje se debe verificar que todo está según lo previsto y que funciona según lo esperado.
AV - Pregunta de Selección Múltiple
En una hoja de montaje:
Debe aparecer un despiece de los elementos de que consta aquello que vamos a montar y las recomendaciones de montaje.
Pueden aparecer los elementos de que consta el sistema y las herramientas necesarias para su montaje.
Pueden aparecer recomendaciones para evitar problemas en el montaje y en su posterior uilización.


Las recomendaciones de montaje que aparecen en la hoja de montaje sirven para:
Evitar roturas de piezas en el montaje.
Evitar problemas en el funcionamiento del conjunto una vez montado.
Evitar posibles accidentes durante el montaje.


Deberíamos seguir las instrucciones de montaje:
Siempre.
Sólo si somos muy "maniáticos" a la hora de hacer las cosas.
Cuando en el proceso de montaje se nos presenta alguna duda de cómo seguir.
