1.2. Embrague

El embrague es el mecanismo que  debe permitir desacoplar fácilmente los árboles motor y conducido total o parcialmente según necesidades del proceso.
Es un mecanismo que está presente en automóviles, motocicletas y en todas aquellas máquinas que tengan varias velocidades de funcionamiento y ésta se selecciona por medio de una caja de cambios.

Pueden ser de diversos tipos:
  • de dientes
  • de acoplamiento

Importante

DE DIENTES

Está constituido por un plato con muescas en forma de dientes; en el extremo del árbol conducido se monta otro plato, con las mismas estrías, que puede deslizar longitudinalmente a lo largo de su eje. Solamente transmite movimiento en un sentido.

Para conectar o desconectar los árboles es necesario la parada o reducción significativa de la velocidad.

Imagen 08. portaleso. ©
Imagen 09.portaleso. ©

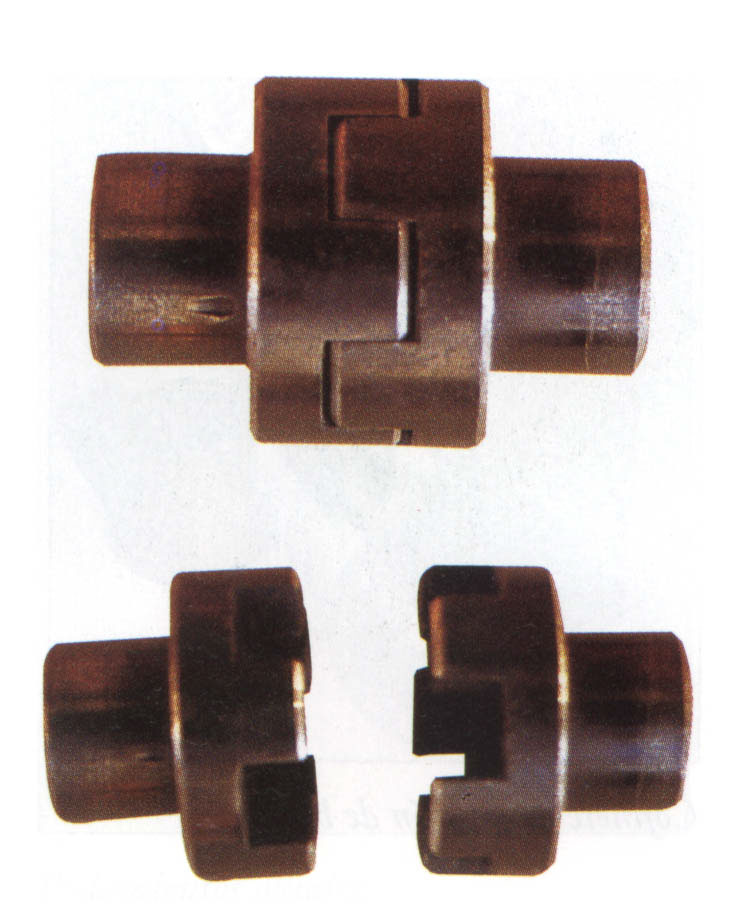

 Imagen 10. bruño. ©

Importante

DE ACOPLAMIENTO

Es independiente de que el árbol motor esté o no detenido; puede haber de fricción e hidráulicos.

Los de fricción disponen de un elemento fijado al eje motor que en una de sus caras dispone de una superficie con alto coeficiente de rozamiento y elevada resistencia al desgaste. El árbol conducido dispone de otro elemento adecuado que acopla con el primero mediante muelles o por efecto de un electroimán de corriente continua. Para aumentar la potencia se suelen disponer de varios discos paralelos.

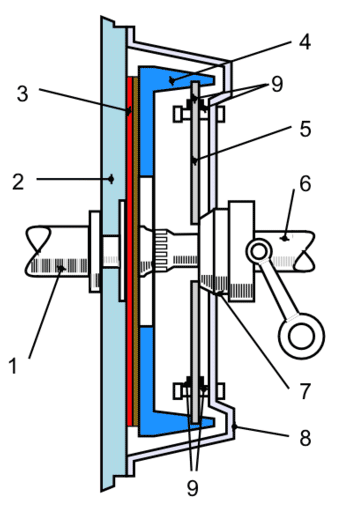

Imagen 11.wikipedia. Lic. Creative Commons Imagen 12.wikipedia. Lic. Creative Commons  Imagen 11-12a. Elaboración propia.

Partes del embrague:

  1. Eje motriz
  2. Volante de inercia
  3. Disco de embrague
  4. Plato de presión
  5. Resortes
  6. Eje conducido
  7. 8. 9. 10 y 11. Elementos auxiliares para el funcionamiento


Vídeo youtube“La función del embrague” 1,59 s

Reflexión

Un pequeño juego: Primero visualiza el siguiente vídeo:



Vídeo youtube “How clutches work” 1,53 s ( Como trabaja un embrague)

Habrás observado que está en inglés. Independientemente de si sabes mucho o poco, bien sea por tu capacidad de observación o por que dominas el inglés... intenta responder:

  1. ¿Cómo se dice Volante de inercia en inglés?
  2. ¿Con cuantos tornillos va sujeto el volante de inercia?
No mires la solución hasta no haber visto un el vídeo al menos una vez.
