1.5. Trinquetes

Trinquetes

Es un mecanismo que permite la rotación de un eje en un sentido, pero lo imposibilita en sentido contrario, se utiliza cuando se requiere asegurar un sentido único de giro, como sucede en gatos o aparatos de elevación, impidiendo que la carga se convierta en elementos motriz cuando la fuerza de elevación cesa.

La utilización de este tipo de trinquete queda limitada a velocidades medias y bajas, para poder ser empleado con mecanismos que transmitan grandes velocidades es necesario un resorte de recuperación de fuerza lo que disminuye el rendimiento del mecanismo.

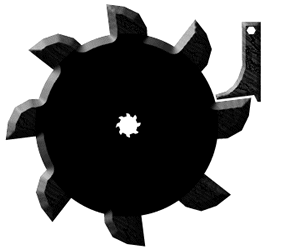

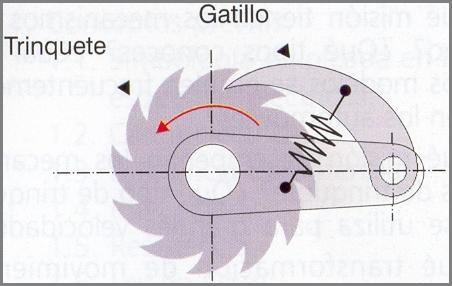

Imagen 31.portaleso. © Imagen32. wikipedia. Lic. Creative Commons


Pueden ser fijos, cuando solo actúan en una misma dirección, o reversibles, cuando permiten modificar el sentido de actuación, pueden ser interiores o exteriores, de gravedad o con resortes,etc…

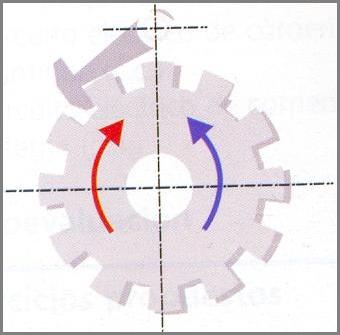

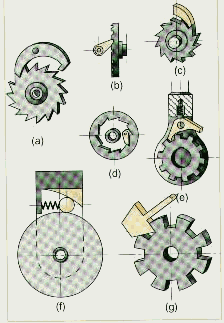

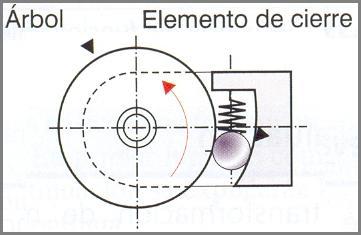

Imagen 33.portaleso. ©  Imagen 34.portaleso. ©  Imagen 35. maestrojuan. ©

Cuando el árbol gira a velocidades elevadas es necesario utilizar los trinquetes de fricción, en los que la uña se sustituye por una bola o cilindro alojado en una cavidad, excéntrico respecto al eje de giro del árbol, de manera que cuando se invierte el sentido de giro, la esfera es presionada entre la cavidad y la periferia del árbol, impidiendo su rotación.

Aunque la función es esencialmente la misma, la forma de conseguirlo puede ser diversa cono vemos en los dibujos.
