3.2.3. Resistencias especiales
Llamaremos resistencias especiales a varios tipos de resistores cuya característica principal es que el valor de su resistencia no es constante, sino que depende de alguna magnitud externa. Estas resistencias se fabrican con materiales especiales, generalmente semiconductores.
En función de como se produzca la variación en el valor de la resistencia se distinguen los siguientes tipos de resistencias variables:
- Termistores:
Resistores cuyo valor de resistencia varía con la temperatura. Hay de dos tipos:

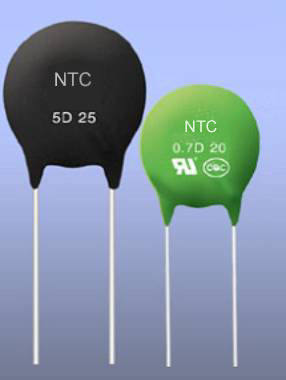

- NTC: (negative termistor coeficient). En estos elementos la resistencia va decreciendo a medida que aumenta la temperatura, la relación entre el valor de la resistencia y la temperatura no es lineal sino exponencial. Se emplean en su fabricación óxidos semiconductores de níquel, cobalto y zinc. No cumplen la ley de Ohm.

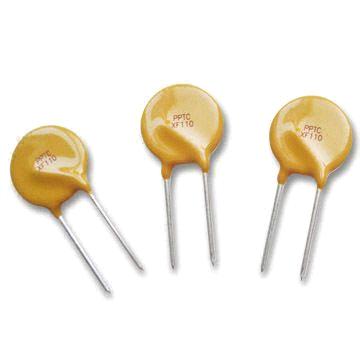

- PTC: (positive termistor coeficient). En estos elementos el valor de la resistencia va aumentando a medida que aumenta la temperatura. Se empelan como sensores de temperatura y para proteger de sobrecalentamientos a componentes sensibles a la temperatura.

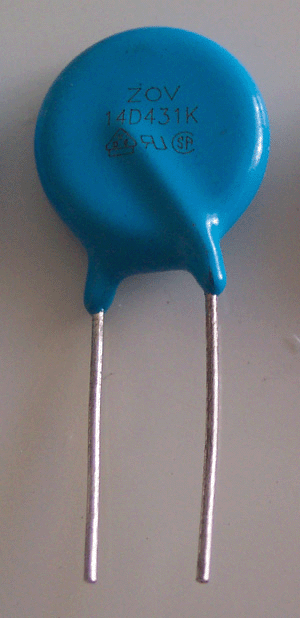

- Varistores:
Resistencias variables en las que el valor de la resistencia disminuye a medida que se incrementa el voltaje al que se somete al elemento. Se conocen como VDL: (voltaje dependent resistor).

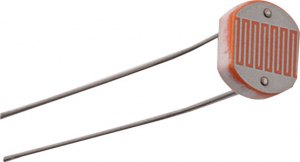

- Fotoresistores:
Resistencias variables cuyo valor varían según la luz que incide sobre ellas. LDR: (Light dependent resistor). Cuanto mayor es la intensidad de luz que llega al LDR menor es la resistencia que ofrece al paso de corriente.
NTC | PTC |
VDL |
LDR |
|
|
||
|
|
||
Imagen 24. china. Copyright | Imagen 25. ecvv. Copyright |
Imagen 26. yoreparo. Copyright |
Imagen 27. tatuovix. Copyright |
