1.2. Potencia
En la historia inicial el electricista nos preguntaba por la potencia que teníamos contratada en nuestra casa...a mi eso de potencia me suena a motos....no creo que tenga mucho que ver...vamos a ver que es eso de la potencia.
Importante
Potencia eléctrica
Cantidad de trabajo o energía eléctrica desarrollada por un sistema eléctrico en la unidad de tiempo. Se representa con la letra P, y su unidad de medida en el Sistema Internacional de Unidades es el vatio (w).
En corriente continua la potencia eléctrica de un
componente eléctrico es el producto de la intensidad de corriente que circula
por él y el voltaje que presenta entre sus terminales.
Donde I es el valor instantáneo de la corriente y V es el valor instantáneo del voltaje. Como recordarás la intensidad (I) se expresa en amperios y la tensión (V) en voltios.
Para medir la potencia se emplea
un aparato llamado vatímetro, consta
de cuatro terminales, correspondientes dos a dos a una bobina amperimétrica y a
una bobina voltimétrica, que se
deben conectar como para medir la tensión y a intensidad tal como se ha
indicado en los aparado anteriores, y el aparato realiza la medición de la potencia.
Cuando el electricista me preguntaba por la potencia que tenía contratada lo que quería saber pues es la cantidad de energía que puedo llegar a gastar en un segundo. Ese es un valor muy importante. Alguna vez te habrá ocurrido en tu casa que has conectado muchos electrodomésticos a la vez y que ha "saltado la luz". Lo que ha ocurrido es que hemos intentado consumir más potencia de la que tenemos contratada con la compañía eléctrica. El sistema lo detecta y automáticamente abre el circuito.
Si en mi taller voy a instalar dos aparatos que consumen mucha energía (el horno y el torno) he de estar seguro de que no superaré ese límite.
Comprueba lo aprendido
Cuando alimentamos una lámpara con una diferencia de potencial de 12 voltios, por ella circula una intensidad de corriente de 250 mA. Calcula la potencia que consume.
Comprueba lo aprendido
Con una pila de petaca de 4,5 voltios alimentamos la lámpara de una linterna de 500 milivatios. Calcula que intensidad circula por ella.
Comprueba lo aprendido
Un secador de pelo consume 500 vatios de potencia cuando por él circula una intensidad de 2,25 amperios. Calcula la tensión con que se alimenta el secador.
Curiosidad
Imagen 8. Blogspot. Copyright |

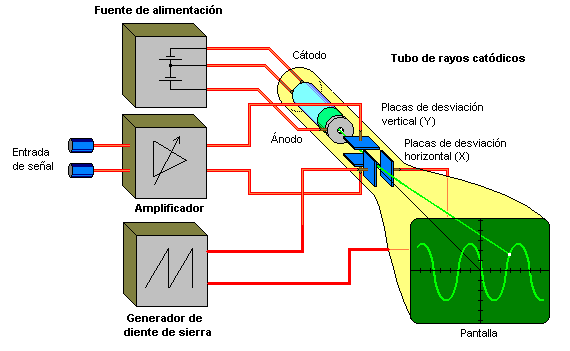

Se denomina osciloscopio a un instrumento de medida electrónico, empleado para la representación gráfica de señales eléctricas que pueden variar en el tiempo. Un osciloscopio permite observar gráficamente fenómenos transitorios así como formas de ondas en circuitos eléctricos y electrónicos por lo que es muy útil para diagnosticar los problemas del funcionamiento de un determinado circuito. Es uno de los instrumentos de medida y verificación eléctrica más versátiles que existen y se utiliza en una gran cantidad de aplicaciones técnicas. Un osciloscopio puede medir un gran número de fenómenos, si va provisto del transductor adecuado.
Imagen 9. Wikipedia. Creative Commons |
Visiona el siguiente vídeo. “Osciloscopio ajuste señal de referencia” 1,06.
