El ensayo Vickers viene definido por la norma UNE 7-423-84.
En el ensayo Vickers el penetrador es una pirámide de base cuadrada, cuyas caras opuestas forman un ángulo de 136º (desde una cara hasta su eje central 68º =136º/2)
 |
 |

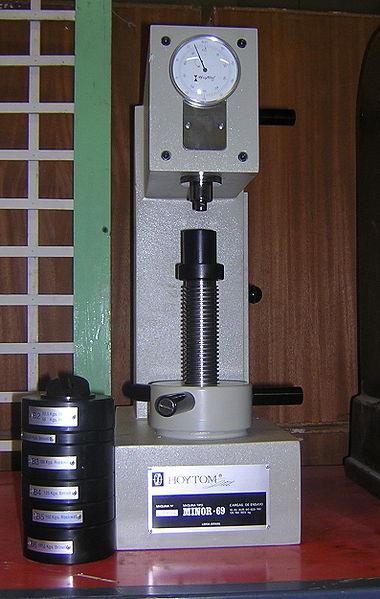

| Imagen 29. Wikimedia. Creative Commons. | Imagen 30. Wikimedia. Creative Commons. |
 |
| Imagen 31. Elaboración propia. |
La dureza Vickers (HV Hard Vickers), se calcula de forma similar a como lo hacíamos en el ensayo Brinell. En este caso la dureza es función de la superficie lateral de la huella y de la carga aplicada.
Igual que sucedía en Brinell, como la superficie lateral de la huella no es una medida que podamos tomar directamente, la expresión, en términos de dimensiones que podemos medir será:
siendo:
F: carga aplicada en kg
d: diagonal de la huella en mm
A continuación una explicación más detallada del cálculo de la dureza vickers:
Cuando damos la dureza Vickers de un material damos estos datos:
 |
| Imagen 32. Elaboración propia. |
El ensayo Vickers tiene una serie de ventajas sobre el Brinell:
Falso
Además de diferenciarse en el penetrador, también se diferencian en el tipo de material al que se puede aplicar el ensayo.
Falso
La dureza Vickers depende del área lateral de la huella realizada, pero también de la carga aplicada en el ensayo..
Verdadero
Se puede emplear con piezas de espesores de hasta 0.2 mm.
En este video vas a ver cómo se realiza un ensayo Vickers, pero totalmente informatizado.
A partir de un ordenador transmitimos la orden de aplicar la carga correspondiente, y también en una pantalla vemos la huella realizada y desde allí mismo podremos medirla.
|
|
| Multimedia 04. Youtube. Creative Commons. |
