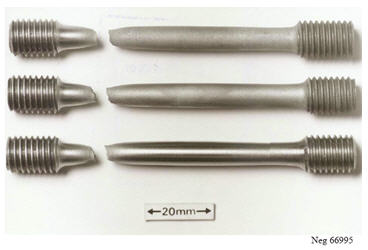

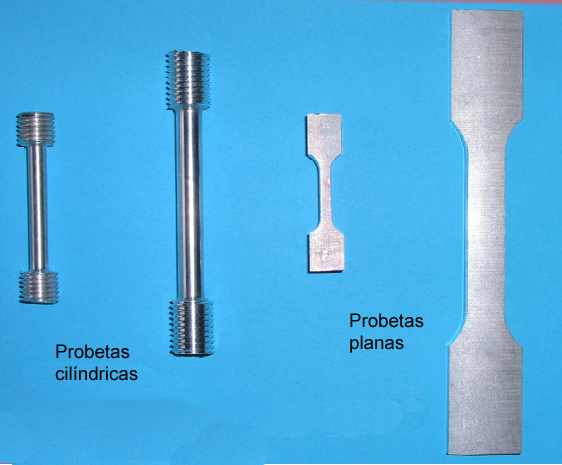

La máquina al realizar el ensayo de tracción, nos va a proporcionar una gráfica donde vamos a relacionar:
- la fuerza aplicada "F" (eje vertical)
- el incremento de longitud "Δl" que sufre la probeta (eje horizontal)

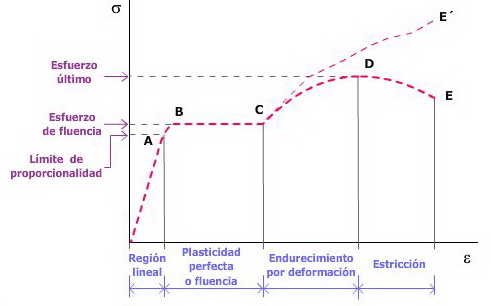

En el diagrama Final del ensayo de Tracción o DIAGRAMA ESFUERZO-DEFORMACIÓN (ver figura a continuación), vamos a escalar los valores anteriores, por los valores iniciales (S0, l0) y nos relaciona la tensión con la deformación:
- Eje vertical, la tensión σ = (F/S0)
- Eje horizontal, la derformación la deformación e = (Δl/l0)

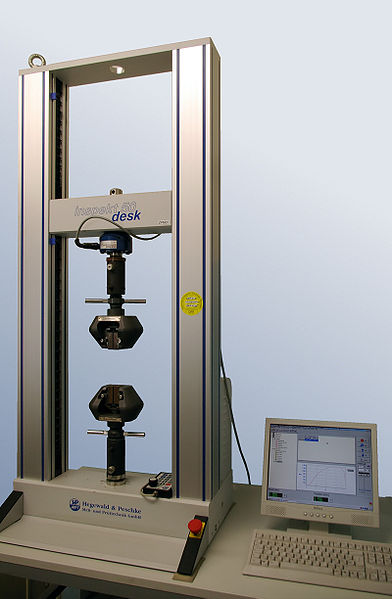

¿Cómo funciona la máquina de ensayo?
Simultáneamente, mide la carga aplicada instantáneamente y la deformación resultante; y en un papel milimetrado se relacionan los datos
de tensión/deformación y así construir la gráfica esfuerzo-deformación, similar a la que representada en la figura.
|
Imagen 15. Elaboración propia.
|
Esta curva esfuerzo-deformación varía de un material a otro, e incluso
otros materiales presentan curvas distintas; es el caso del acero.
