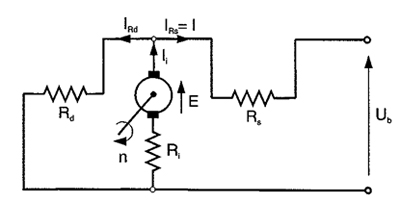

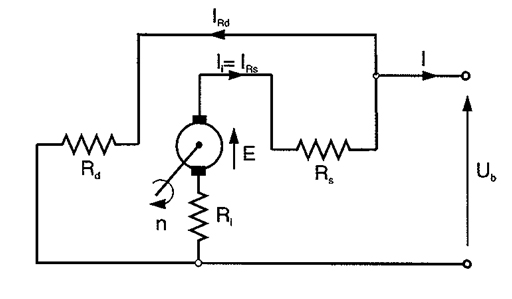

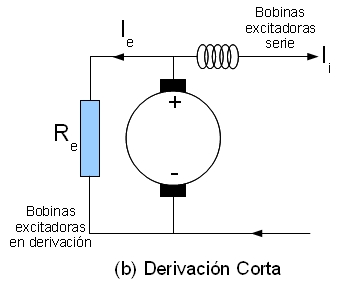

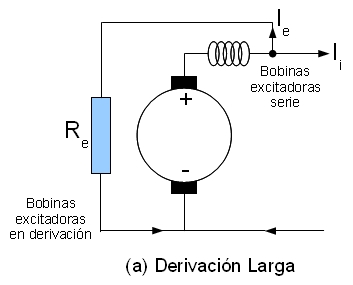

Para aprovechar las características que tiene cada uno de los dos motores anteriores, se recurre al montaje de un sistema de excitación que los combina, es llamado compound, o compuesto, y pude ser largo o corto, según que el devanado derivación comprenda o no al devanado serie.

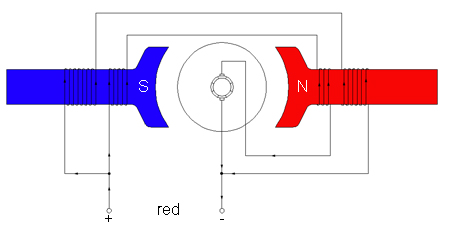

En estos motores, parte del devanado excitador se coloca en serie y parte en paralelo.
Presentan características intermedias entre el motor serie y shunt, mejorando la precisión y estabilidad de marcha del serie y el par de arranque del shunt y no corre el riesgo de embalarse al perder la carga.
Imagen 32. elaboración propia |
Imagen 33. elaboración propia | Imagen 34. elaboración propia |
