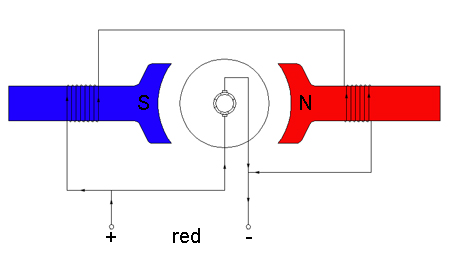

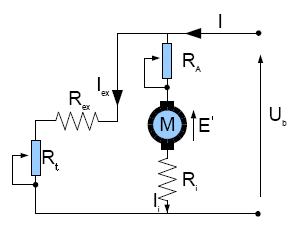

El esquema de un motor autoexcitación shunt o derivación es como el de la figura, donde se observa que el devanado inductor está conectado en paralelo con el devanado del inducido, por lo que en este caso la tensión de la red alimenta a las dos ramas del circuito y la intensidad absorbida de la red se reparte entre la intensidad del inducido, por donde se derivará la mayor parte de la corriente y la intensidad de excitación derivación que será de un valor muy reducido, por lo que la resistencia de esta rama debe ser muy elevada, lo que provoca que el devanado de excitación shunt esté construido con muchas espiras de hilo fino.
Imagen 22. Elaboración propia | Imagen 23. Elaboración propia |
