Caso de estudio
Más que un ejercicio te proponemos, antes de ver teóricamente qué es un controlador de acción proporcional, un ejemplo.

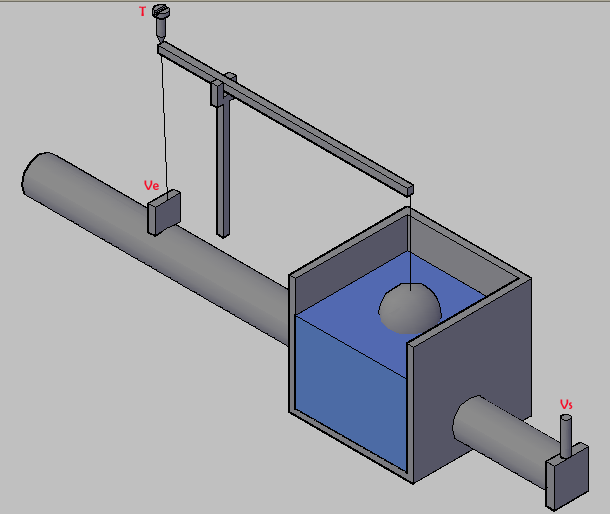

El control de nivel por flotador que ves en la figura, es un ejemplo de regulación proporcional (que esencialmente es como funciona la cisterna del baño de tu casa)
Imagen 02. Elaboración propia. |
La válvula de control Ve consigue que el caudal de entrada de fluido en el depósito sea igual al flujo de salida, a base de mantener el nivel constante en el depósito. Regulando la posición del tornillo T, ajustamos el nivel deseado.
Si ocurre un aumento del caudal de salida (por abrir Vs), disminuye el nivel del depósito, que es detectado por el flotador, que por medio de una palanca, modifica la posición la válvula Ve, aumentando el caudal de entrada hasta conseguir que sea igual al de salida. Entonces, el flotador estará más bajo que al principio, produciéndose un error permanente.

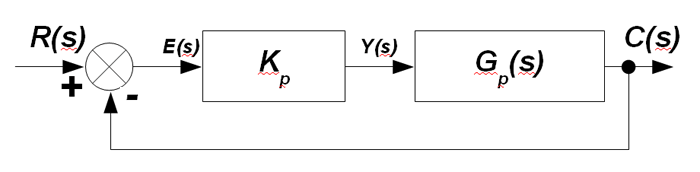

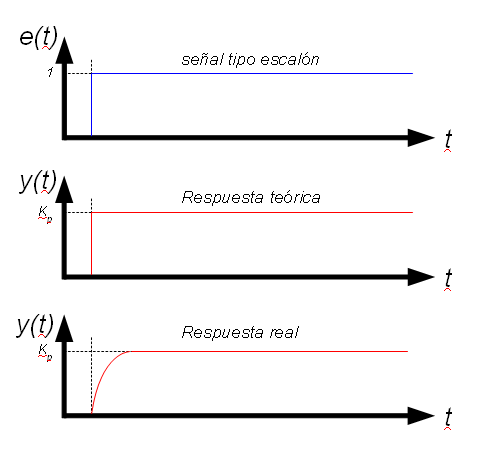

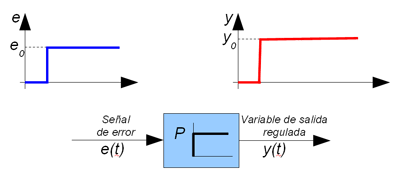

El regulador de acción proporcional responde bien a las necesidades operativas, siempre que el error producido sea tolerable.
