8. Circuitos combinacionales integrados

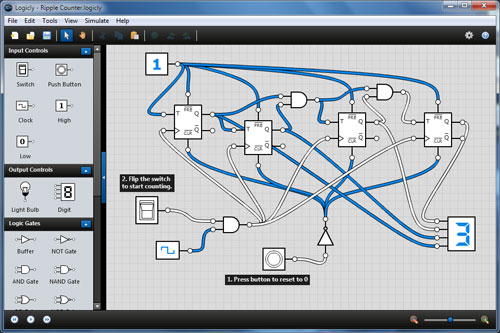

Imagen del simulador digital Logyc.ly
Imagen Elaboración Propia

Los simuladores de circuitos digitales, son una herramienta esencial en los departamentos de I+D

Importante

Estos circuitos que hemos estado aprendiendo a construir se llaman combinacionales porque el estado de sus salidas depende única y exclusivamente de la combinación que toman sus variables de entrada, sin que importen los estados anteriores de las variables ni el tiempo.

Podemos resumir pues que un circuito combinacional es un circuito electrónico, en el que el valor de sus salidas en un determinado instante, dependen del valor de las entradas en ese mismo instante. Es decir, es un circuito que carece de memoria.

Un ejemplo de un circuito combinacional que tiene 3 entradas: A,B y C, y dos salidas F, G, que son dos funciones booleanas que dependen de las variables de entrada: F(A,B,C) y G(A,B,C), siendo por ejemplo, el valor de las funciones:

F = A + C'D

G = AB' + D

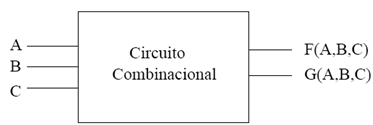

Obtendriamos un circuito combinacional como este:
